详细介绍

技术参数：

ZDLQ、ZDLX系列电子式电动三通调节阀是由3610L列电子式电动执行机构与三通调节机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有播入信号及电源可控制运转，接线简单。调节机构有合流和分流两种作用方式，在某些场合可以替代两个二通阀和一个三通接管而得到广泛应用。常用于热交换器的两相调节及简单的配比调节。

电动三通调节阀概述

电动三通调节阀主要技术参数

公称通径	25	32	40	50	65	80	100	125	150	200	250	300
阀座通径mm	25	32	40	50	65	80	100	125	150	200	250	300
额定KV	8.5	13	21	34	53	85	135	210	340	535	800	1280
公称压力(MPa)	1.6、2.5、4.0、6.4
行程（mm）	16		25		40			60			100
配电动执行机构型号	361LSA-20		361LSB-30		361LSB-50			361LSB-65			361LSB-99
输入倍号	4-20mADC、1-5VDC
电源	AC220V 50HZ
固有流量特性	线性、等百分比、快开
固有调比	30:1
泄漏等级	IV
法兰尺寸	符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等标准
阀体材质	WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质	304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃	-40~230
系列类型	常温型、中温型、波纹管密封型

注：本公司生产的三通调节阀通径至DN400

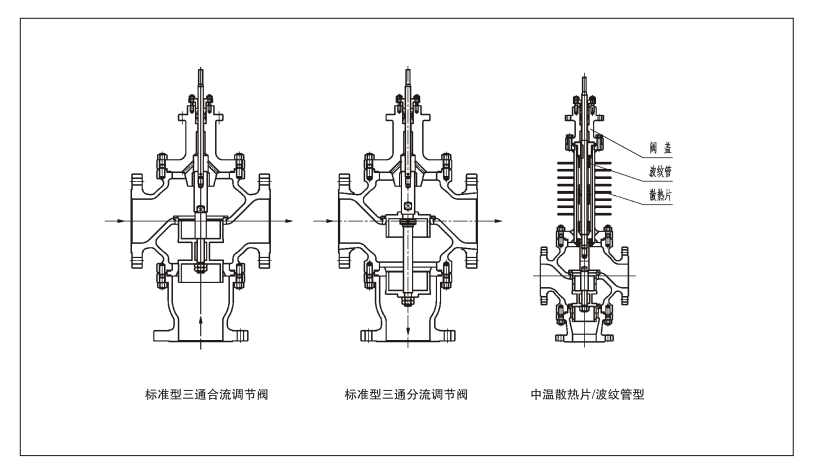

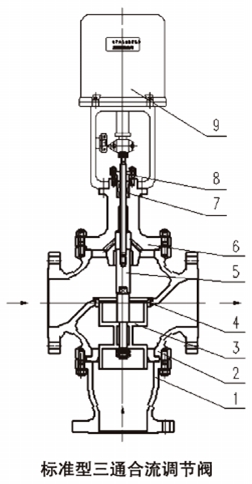

电动三通调节阀基本结构

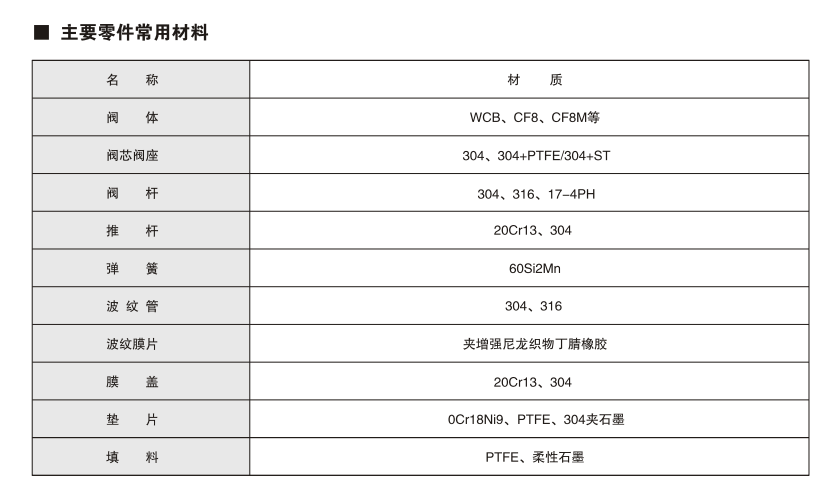

序号	名	称
1	接	管
2	阀	体
3	阀	芯
4	阀	座
5	阀	杆
6	阀	盖
7	填	料
8	填料压盖
9	执行机构

电动三通调节阀技术参数:

型号		额定输出力		速度mm/s		技术参数
PSL	361L	PSL	361L	PSL	361L	PSL	361L
201	361LSA-08 361LXA-08	1000	800 800	0.25	4.2 4.2	电源;AC220V 50HZ 输入信号:DC4-20mA DC1-5V (信号线用屏蔽线）输出信号:DC4-20mA 防护等级:IP67 带手轮	电源：AC220V 50Hz 输入信号：DC4-20mA DC1-5V (信号线用屏蔽线）输出信号：DC4~20mA 防护等级：IP65 隔爆标志Exd ll 带手柄
202	361LSA-20 361LXA-20	2000	2000 2000	0.50	2.1 2.1
204	361LSA-30 361LXA-30	4500	3000 3000	0.50	3.5 3.5
208	361LSA-50 361LXA-50	8000	5000 5000	1.00	1.7 1.7
312	361LSC-65	12000	6500	0.60	2.8
320	361LSC-99	20000	10000	1.0	2.0

注：其它可选电动执行机构：扬州西门子、英国罗托克等

电动三通调节阀性能指标

项目			指标值
基本误差%			配361L±2.5；；配PSL±1.0
回差%			配361L±2.0；；配PSL 1.0
死区%			配361L±3.0配PSL 1.0
始终点偏差%	电开	始点	±2.5
		终点	±2.5
	电关	始点	±2.5
		终点	±2.5
可调范围			50： 1
额定行程偏差%			+2.5
泄漏量			符合JB/T7387-94 IV级小于阀的额定容量x10 -4

电动三通调节阀外形尺寸及重量

公通通径DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	803
	PN64	200	200	240	265	295	320	370	440	475	570	752	819
H1		135	152	165	180	200	220	222	265	322	362	508	563
A		225							310
H常温		555	561	660	675	863	868	872	905	920	950	1203	1265
H中温型		707	709	812	827	1027	1032	1036	1120	1135	1165	1485	1557
重量 (PN64常温）		50	55	70	78	110	120	150	180	310	410	650	810

电动三通调节阀外形尺寸及重量

公通通径DN		25	32	40	50	65	80	100	125	150	200	250	300
L	PN16	185	200	220	250	275	300	350	410	450	550	670	770
	PN40	190	210	230	255	285	310	355	425	460	560	740	803
	PN64	200	200	240	265	295	320	370	440	475	570	752	819
H1		135	152	165	180	200	220	222	265	322	362	508	563
A		225							310
H常温		555	561	660	675	863	868	872	905	920	950	1203	1265
H中温型		707	709	812	827	1027	1032	1036	1120	1135	1165	1485	1557
重量 (PN64常温）		50	55	70	78	110	120	150	180	310	410	650	810

ZDLQX电动三通调节阀

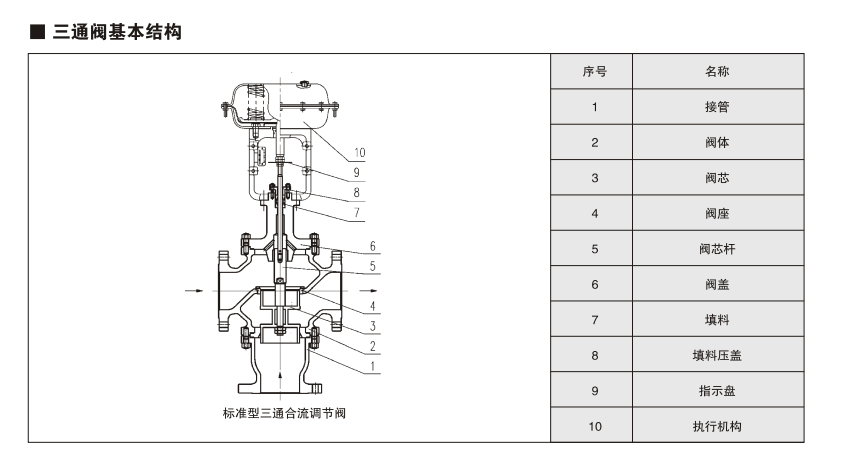

三通阀基本结构
