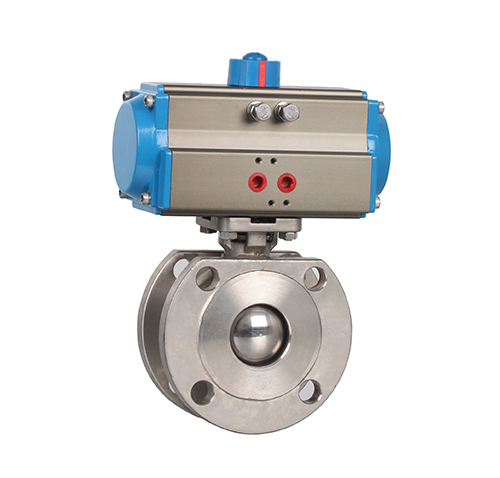

一、薄形气动球阀概述

薄形气动球阀具有结构长度短、重量轻、安装方便、节省材料等显著的优点。薄形气动球阀工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

二、薄形气动球阀技术规范

技术规范
设计依据		GB标准
设计标准		GB/12237
结构长度	法兰连接	OVQB标准
连接法兰尺寸		GB/9113、JB/T79
实验和检验		JB/T9092

三、薄形气动球阀主要参数

公称通径	DN15~150mm
连接方式	对夹
气缸配置	执行器
气缸形式	双作用、单作用（弹簧复位）
控制方式	开关型、调节型
公称压力	10、16、25、40bar（如需更高压力订货时请注明）
气源压力	双作用：4~8bar、单作用：5~8bar
环境温度	标准型:-20~80℃
阀体材质	碳钢（C）、不锈钢（304、316、316L）
密封材质	聚四氟乙烯（F）、对位聚苯（PPL）、金属硬密封（H）、硬质合金（Y）

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计制造
