电动超薄球阀

电动超薄球阀概述
电动超薄球阀也称为电动对夹球阀，由电动执行机构和超薄球阀阀体组成。接入220V电压或者输入4-20mA信号，即可控制阀门的运转。
特点：
1.结构简单、体积小、重量轻。
2.紧密可靠、密封性好。
3.操作方便，开闭迅速。
应用领域:
电动超薄球阀适用于在石油、化工、冶金、电站、轻工等领域，对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

电动超薄球阀零部件材料

零件名称	材料名称
阀体	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+ 氮化处理	304	316	316L
阀杆	2Cr13	304	316	316L
密封圈	聚四氟乙烯 (PTFE) 、增强聚四氟乙烯 (PPL) 、对位聚苯、柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质	醋酸等腐蚀介质	尿素等腐蚀性介质

电动超薄球阀性能规范

公称通径 DN(mm)		DN15-150
公称压力	PN(MPa)	1.6	2.5	4.0	6.4
试验压力	强度试验	15.0	24.0	37.5	48.0
	密封试验	11.0	17.6	27.5	35.2
	低压气密试验	0.5 ～ 0.7
适用介质	水、油、蒸气、硝酸类 ( 温度 ≤200℃) 、醋酸类 ( 温度 ≤200℃)

电动超薄球阀技术参数

公称通径	DN10 ～ 150mm
公称压力	PN1.6 2.5 4.0 6.4 31.5MPa( 定制 )
泄漏量	软密封 : 零泄漏	硬密封 :≤ 额定流量的 10-5
流量特性	快开特性
可调范围	DN10-80	DN100-150
	250:1	350:1
阀体形式	整体式锻造、整体式铸造
连接形式	超薄法兰式、对夹式
阀芯形式	"O" 型球形阀芯
密封填料	V 型聚四氟乙烯填料、柔性石墨填料等
基本误差	±1%
死区	≤1%
回差	≤1%
适用温度	密封面
	PTFE≤180℃ 、 PPL≤300℃ 、硬密封 ≤450℃
执行机构	可另配 PSQ 、 HQ 、 UNIC 、 361RS 等系列电子式电动执行机构

电动超薄球阀执行器参数

执行器类别	CH 系列执行器参数	HQ 系列执行器参数
电源电压	标准： 220V AC 单相可选： 110V AC 单相、 380/440V AC 三相、 24V/110V/220V AC
输出力矩	50N·M ～ 2000N·M	50N·M ～ 3000N·M
动作范围	0 ～ 90° 0 ～ 360°	0 ～ 90° 、 0° ～ 270° 可选
控制方式	开关到位灯 ( 开关两位控制 ) 、无源触点信号、 1/5K 电位计、智能调节 (4 ～ 20mA 模拟量信号控制 )
动作时间	15 秒 /30 秒 /60 秒	18S ～ 112S
保护装置	过热保护	内置过热保护、过载保护
环境温度	-30° ～ 60°	-20℃ ～ +70℃
手动操作	同附带手柄操作	机械离合机构，配手轮操作
机械限位	电气、机械二重限位	2 个外部调整螺栓
防护等级	IP65	IP65 、 IP67 、可定制 IP68
防爆等级	无防爆	ExdⅡ BT4,ExdⅡ CT6
位置测量	可选装开关或电位计	电位计、比例控制单元
驱动电机	8W/E	鼠笼式异步电机
进线接口	PE1/2 〞进线线锁	2 个 PF 3/4"
壳体材料	铝合金	钢，铝合金，铝青铜，聚碳酸脂
外涂层	干粉，环氧聚酯，具有超强防腐功能
采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速 , 运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点

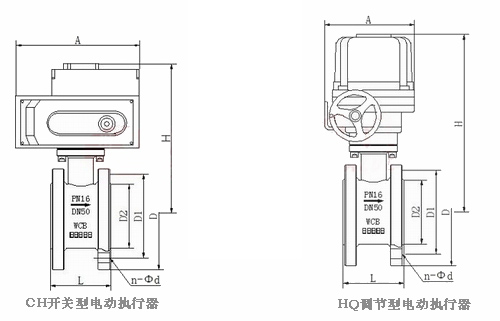

电动超薄球阀结构图

电动超薄球阀尺寸

公称通径 DN(mm)	L	D	D1	D2	n-Φd	H （配 CH ）	H （配 HQ ）	A （配 CH ）	A （配 HQ ）
15	35	95	65	45	4-M12	291	350	155.2	150
20	38	105	75	55	4-M12	296	360	155.2	150
25	42	115	85	65	4-M12	301	365	155.2	150
32	50	135	100	78	4-M16	311	380	195	180
40	60	145	110	85	4-M16	318	400	195	180
50	70	160	125	100	4-M16	326	420	234	200
65	95	180	145	120	4-M16	336	430	234	200
80	118	195	160	135	8-M16	363	470	271	220
100	140	215	180	155	8-M16	383	480	325	230
125	175	245	210	185	8-M16	403	510	414	230
150	210	280	240	210	8-M16	418	510	420	230
